شیر پروانه فلنجدار چیست؟

شیر پروانه فلنجدار (Flanged Butterfly Valve) نوعی شیر قطع و وصل و تنظیم جریان است که با اتصال فلنجی در دو طرف بدنه، امکان نصب محکم و ایمن در خطوط انتقال سیالات را فراهم می‌کند.
در این مدل، بدنه چدنی (Cast Iron / Ductile Iron) با دیسک استیل (SS304 یا SS316) ترکیب شده که در نتیجه شیر مقاومت بالا در برابر فشار، خوردگی و سایش پیدا می‌کند.

این شیر به دلیل قیمت مناسب، عمر بالا و نگهداری آسان، یکی از مهم‌ترین انتخاب‌ها در صنایع آب‌رسانی، تأسیسات و پروژه‌های عمرانی محسوب می‌شود.

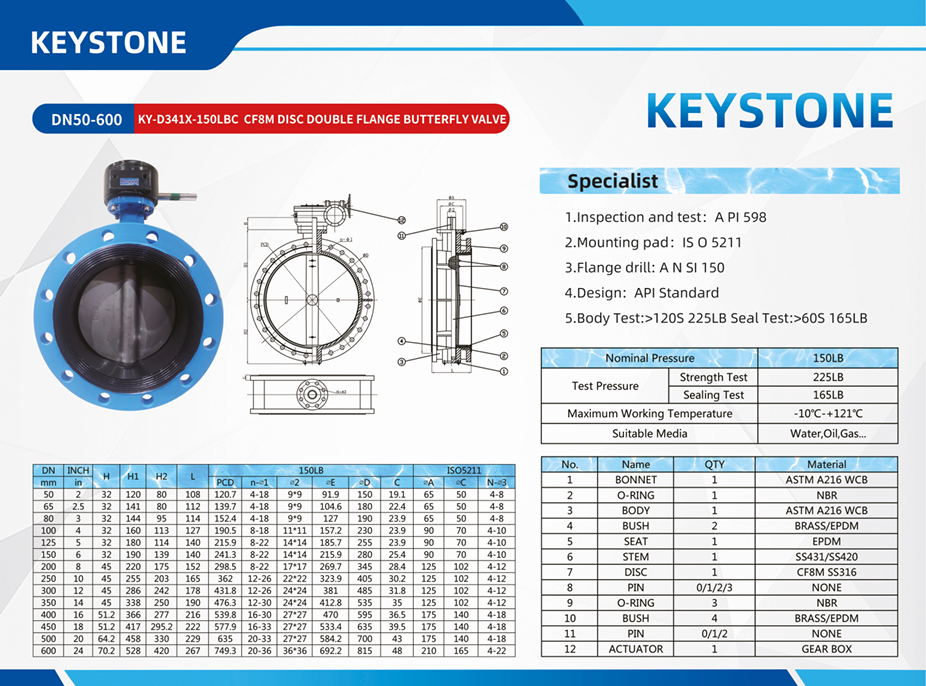

ساختار شیر پروانه فلنجدار بدنه چدنی با دیسک استیل

در این قسمت، اجزای مهم شیر به‌صورت کامل و تخصصی بررسی شده است:

1. بدنه چدنی (Cast Iron / Ductile Iron Body)

بدنه شیر از چدن خاکستری (GG25) یا چدن داکتیل (GJS / GGG40-50) ساخته می‌شود.

مزایا:

• استحکام بالا و قیمت مناسب

• مقاومت در برابر فشارهای صنعتی

• جذب لرزش و کاهش ضربه

• قابلیت استفاده در پروژه‌های گسترده آب و فاضلاب

چدن داکتیل انتخابی بهینه برای شیرهایی است که نیاز به تحمل فشار بالاتر دارند.

2. دیسک استیل (Stainless Steel Disc – SS304/316)

دیسک شیر که وظیفه قطع و وصل جریان را دارد، از استنلس استیل ضدزنگ ساخته شده است.

مزیت‌های دیسک استیل:

• مقاومت عالی در برابر خوردگی

• کاربرد مناسب برای سیالات خورنده و نیمه‌خورنده

• سطح صیقلی جهت کاهش افت فشار و سایش

• عمر طولانی در تماس مستقیم با سیال

استیل 316 برای محیط‌های شیمیایی و اسیدی بهترین انتخاب است.

3. سیت (Seat)

سیت یا نشیمن‌گاه یک عنصر کلیدی در آب‌بندی شیر است.

انواع سیت در مدل‌های رایج:

• EPDM: مناسب برای آب، هوا و سیالات عمومی

• NBR: مناسب برای روغن، گازوئیل و مشتقات نفتی

• PTFE (تفلون): مقاوم‌ترین انتخاب برای سیالات شیمیایی

کیفیت سیت مستقیماً روی عملکرد شیر در حالت بسته تأثیر دارد.

4. شفت یا استم (Stem)

شفت یا میله‌ای که حرکت دیسک را کنترل می‌کند، معمولاً از استیل ضدزنگ ساخته می‌شود.
این شفت مقاومت بسیار بالایی در برابر خوردگی، سایش و فشار دارد.

5. عملگر (Actuator / Handle / Gearbox)

شیر پروانه فلنجدار با توجه به سایز و نوع کاربرد با عملگرهای مختلف ارائه می‌شود:

• اهرم دستی (Lever Handle) – سایزهای کوچک

• گیربکس چرخ‌دستی (Worm Gear) – سایزهای متوسط و بزرگ

• اکچویتور برقی یا پنوماتیک – خطوط اتوماتیک

مزایای شیر پروانه فلنجدار بدنه چدنی دیسک استیل

✔ مناسب برای دما و فشارهای متوسط

طراحی فلنجدار استحکام بیشتری نسبت به مدل‌های ویفری ایجاد می‌کند.

✔ مقاومت بالا در برابر خوردگی

دیسک استیل در تماس با سیالات باعث جلوگیری از زنگ‌زدگی و سایش می‌شود.

✔ قیمت اقتصادی نسبت به بدنه فولادی

گزینه‌ای عالی برای پروژه‌های گسترده.

✔ نصب مطمئن و بدون لرزش

به دلیل داشتن دو فلنج با استانداردهای PN10/PN16/ANSI.

✔ نگهداری و تعمیر آسان

✔ کارکرد سریع با چرخش 90 درجه‌ای (Quarter Turn)

کاربردهای شیر پروانه فلنجدار بدنه چدنی با دیسک استیل

این شیر در صنایع زیر بسیار مورد استفاده قرار می‌گیرد:

• پروژه‌های آب و فاضلاب

• سیستم‌های تهویه مطبوع (HVAC)

• صنایع غذایی و دارویی

• خطوط آب خنک‌کننده و سیالات سبک

• صنایع کشاورزی، آبیاری و گلخانه‌ها

• سیستم‌های آتش‌نشانی

• نیروگاه‌ها و صنایع نیمه‌صنعتی

جمع‌بندی

شیر پروانه فلنجدار بدنه چدنی دیسک استیل یک انتخاب مطمئن، اقتصادی و بادوام برای کنترل جریان سیالات در پروژه‌های آب‌رسانی، تأسیسات صنعتی و خطوط شیمیایی سبک است. ترکیب بدنه چدنی با دیسک استیل، کارایی بالا و عمر طولانی را تضمین می‌کند. همچنین طراحی فلنجدار نصب ایمن و قابلیت تحمل فشار مناسب را فراهم می‌سازد.
