شیر پروانه با دیسک 316 چیست؟

شیر پروانه بدنه چدنی دیسک استیل 316 (316 Stainless Steel Disc Butterfly Valve) نوعی شیر قطع و وصل جریان است که با چرخش 90 درجه‌ای عمل می‌کند.
بدنه چدنی (Cast Iron یا Ductile Iron) باعث مقاوم بودن شیر در برابر فشار و ضربه می‌شود و دیسک 316 که در تماس مستقیم با سیال است، مقاومت فوق‌العاده‌ای در برابر خوردگی، اسیدها، نمک‌ها و مواد شیمیایی دارد.
به همین دلیل این شیر یکی از بهترین گزینه‌ها برای سیالات خورنده یا خطوطی است که دوام و ایمنی اهمیت بالایی دارد.

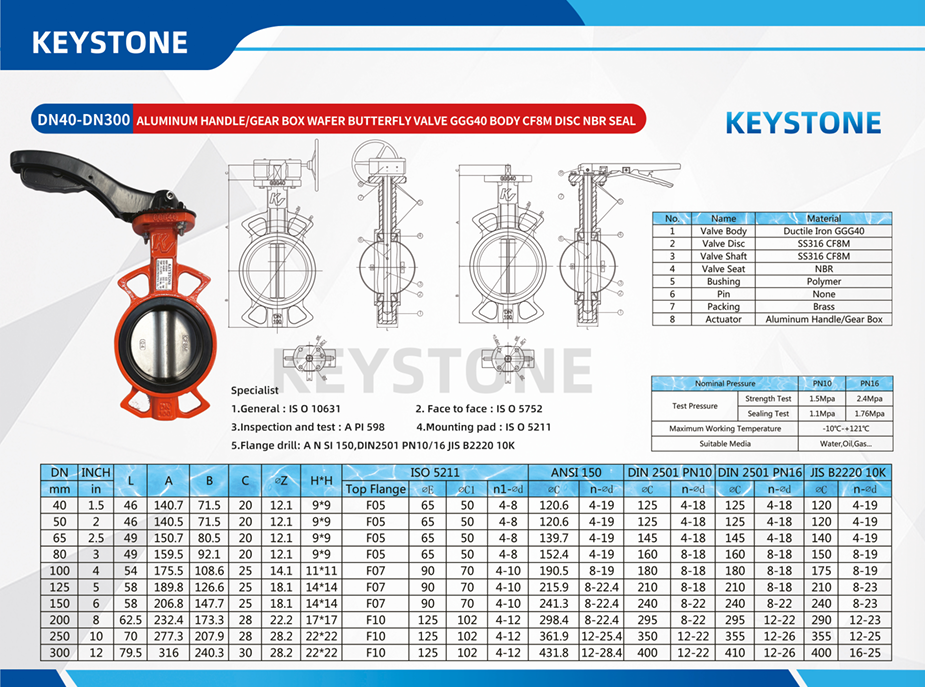

ساختار شیر پروانه بدنه چدنی دیسک استیل 316

در ادامه اجزا و ساختار این شیر به طور کامل بررسی شده است:

1. بدنه چدنی (Cast Iron / Ductile Iron Body)

بدنه شیر از چدن خاکستری (GG25) یا چدن داکتیل (GGG40–50) ساخته می‌شود.

مزایا:

• مقاومت مکانیکی بسیار خوب

• قیمت اقتصادی‌تر نسبت به بدنه فولادی

• جذب لرزش و کاهش ضربه

• مناسب برای سیستم‌های بزرگ آب، فاضلاب و تأسیسات

چدن داکتیل مقاومت بیشتری در فشارهای بالاتر دارد.

2. دیسک استیل 316 (316 Stainless Steel Disc)

مهم‌ترین جزء در تماس با سیال، دیسک استیل 316 است.

مزایای دیسک 316:

• مقاومت بسیار بالا در برابر خوردگی

• مناسب برای محیط‌های اسیدی، قلیایی و آب شور

• مقاومت عالی در برابر کلرایدها و نمک‌ها

• طول عمر زیاد و عدم زنگ‌زدگی

• کاهش سایش سیت و بهبود آب‌بندی

این ویژگی‌ها باعث می‌شود شیر پروانه دیسک 316 برای صنایع دریایی، شیمیایی و غذایی گزینه‌ای ایده‌آل باشد.

3. سیت (Seat)

سیت یا آب‌بند داخلی معمولاً از یکی از متریال‌های زیر انتخاب می‌شود:

• EPDM → مناسب برای آب، هوا و سیالات خنثی

• NBR → مناسب برای روغن، سوخت و مشتقات نفتی

• PTFE (تفلون) → مقاوم‌ترین انتخاب برای محیط‌های خورنده

انتخاب سیت مناسب مستقیماً به نوع سیال بستگی دارد.

4. شفت یا استم (Stem)

شفت معمولاً از استنلس استیل 304 یا 316 ساخته می‌شود.
ویژگی‌ها:

• انتقال دقیق حرکت

• مقاومت در برابر خوردگی

• تحمل فشار و دمای بالا

5. عملگر شیر (Actuator / Handle / Gearbox)

به‌صورت زیر قابل ارائه است:

• اهرم دستی (Lever Handle) – برای سایزهای کوچک

• گیربکس (Worm Gear) – برای سایزهای متوسط و بزرگ

• اکچویتور پنوماتیک یا برقی – برای سیستم‌های اتوماسیون

مزایای شیر پروانه بدنه چدنی دیسک استیل 316

✔ مناسب برای سیالات بسیار خورنده

به دلیل وجود دیسک 316 و سیت مقاوم.

✔ طول عمر بسیار بالا

متریال چدن + استیل 316 بهترین ترکیب اقتصادی-صنعتی است.

✔ افت فشار کم

دیسک صیقلی استیل جریان را نرم و بدون آشفتگی عبور می‌دهد.

✔ آب‌بندی مطمئن

در صورت استفاده از سیت مناسب، آب‌بندی 100% در حالت بسته فراهم می‌شود.

✔ نصب آسان و تعمیر کم‌هزینه

طراحی ساده و قابل سرویس.

کاربردهای شیر پروانه بدنه چدنی دیسک 316

این مدل برای صنایع زیر بسیار مناسب است:

• تصفیه‌خانه‌های آب و فاضلاب

• خطوط آب دریا (آب شور)

• صنایع شیمیایی و اسیدهای ملایم

• صنایع غذایی و دارویی

• سیستم‌های آتش‌نشانی

• پروژه‌های تأسیساتی و HVAC

• صنایع دریایی و ساحلی

• خطوط CO₂ و گازهای سبک

جمع‌بندی

شیر پروانه بدنه چدنی دیسک استیل 316 ترکیبی ایده‌آل از قیمت مناسب، مقاومت بالا و طول عمر طولانی است.
وجود دیسک 316 باعث می‌شود این شیر بتواند در محیط‌های خورنده، آب شور و خطوط شیمیایی عملکردی پایدار و مطمئن داشته باشد.
برای سایت کیستون این مدل می‌تواند یکی از پرفروش‌ترین محصولات در دسته شیرآلات صنعتی باشد.
