راهنمای جامع انتخاب، خرید و بررسی تخصصی – از سایت کیستون

شیر پروانه‌ای فولادی با دیسک استیل 316 (Steel Body – SS316 Disc Butterfly Valve) یکی از پرکاربردترین و بادوام‌ترین شیرهای صنعتی در خطوط انتقال سیالات مختلف است. این شیر با استفاده از بدنه فولادی مقاوم و دیسک ساخته‌شده از استنلس استیل 316 عملکردی مطمئن، مقاوم و طولانی‌مدت ارائه می‌دهد.

استیل 316 به دلیل وجود مولیبدن (Mo) مقاومت بسیار بالایی در برابر خوردگی، رطوبت، مواد شیمیایی و محیط‌های کلردار دارد. همین ویژگی باعث شده دیسک این شیر برای صنایع حساس و محیط‌های خورنده بهترین انتخاب باشد.

در ادامه این مقاله از کیستون، به بررسی کامل ساختار، ویژگی‌ها، مزایا، کاربردها و نکات مهم در خرید این نوع شیر می‌پردازیم.

شیر پروانه‌ای بدنه فولاد دیسک استیل 316 چیست؟

این شیر نوعی ولو چرخشی است که با چرخش 90 درجه‌ای دیسک جریان سیال را قطع، وصل یا کنترل می‌کند. ترکیب بدنه فولادی و دیسک استیل 316 باعث:

• تحمل فشار بالا

• مقاومت شیمیایی قابل‌توجه

• مقاومت در برابر خوردگی و اکسیداسیون

• عمر طولانی در شرایط سخت

می‌شود.

به‌طور خلاصه، این شیر یک انتخاب ایده‌آل برای صنایعی است که نیاز به مقاومت مکانیکی بالا + مقاومت شیمیایی متوسط تا زیاد دارند.

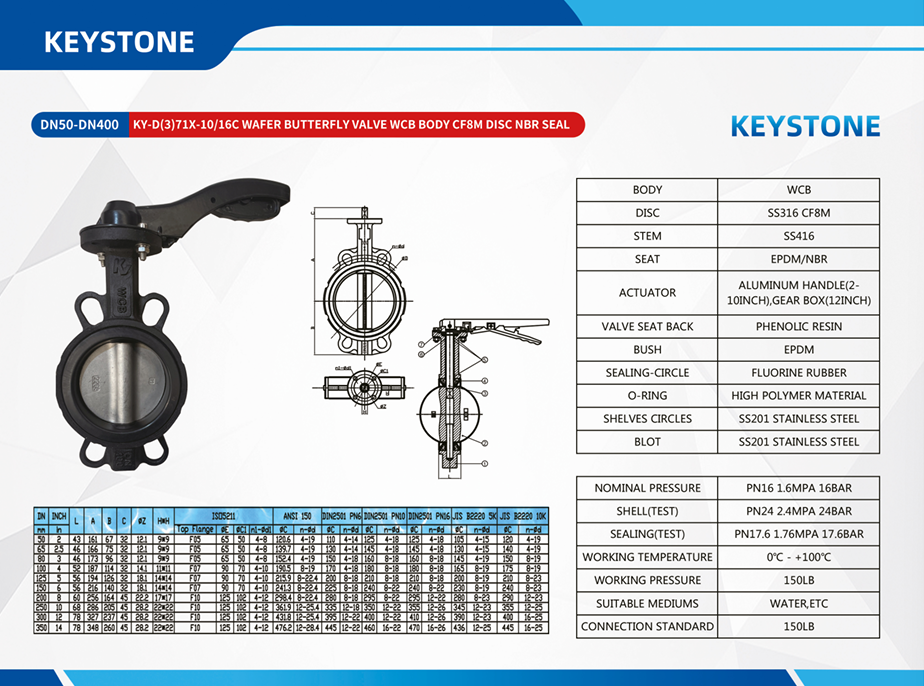

ساختار شیر پروانه‌ای بدنه فولاد با دیسک استیل 316

در این بخش اجزای اصلی این شیر را کامل توضیح می‌دهیم:

1. بدنه (Body) – فولادی

• ساخته‌شده از: فولاد کربنی، فولاد آلیاژی یا فولاد فورج

• مقاومت بالا در برابر فشار، ضربه و تنش

• طراحی در دو مدل Wafer و Lug Type

• مناسب برای اتصالات فلنجی استاندارد

بدنه فولاد باعث شده این شیر در شرایط سخت صنعتی کارایی عالی داشته باشد.

2. دیسک (Disc) – استنلس استیل 316

این مهم‌ترین بخش شیر است.

ویژگی‌های استیل 316:

• وجود عنصر مولیبدن → مقاومت خوردگی بسیار بالا

• مقاوم در محیط‌های کلردار، اسیدی و نمکی

• تأثیر ناپذیر در محیط‌های مرطوب و خشن

• مناسب برای سیالات حساس و خورنده

• استحکام حرارتی بالا

به همین دلیل دیسک 316 برای بسیاری از کاربردهای شیمیایی، غذایی و دریایی بهترین گزینه محسوب می‌شود.

3. لاینر (Seat) – EPDM، NBR، PTFE یا Viton

بسته به نوع سیال و دما انتخاب می‌شود.

لاینر وظایف زیر را دارد:

• ایجاد آب‌بندی کامل

• کاهش سایش

• جلوگیری از نشتی

در صورت نیاز به مقاومت شیمیایی بیشتر، لاینر PTFE انتخاب می‌شود.

4. شفت (Stem)

• ساخته شده از فولاد آلیاژی یا استیل ضد زنگ

• انتقال دهنده نیرو به دیسک

• مقاوم در برابر ضربه و خوردگی

5. محفظه عملگر (Actuator Mounting)

قابل اتصال به:

• اهرم دستی (Lever)

• گیربکس دستی (Gearbox)

• عملگر برقی

• عملگر پنوماتیک

این موضوع باعث می‌شود شیر برای سیستم‌های کنترل اتوماتیک نیز مناسب باشد.

ویژگی‌ها و مزایای شیر پروانه‌ای فولاد – دیسک 316

✔ مقاومت عالی در برابر خوردگی

استیل 316 در برابر اکثر مواد شیمیایی و محیط‌های کلردار، اسیدی و نمکی مقاوم است.

✔ تحمل فشار کاری بالا

بدنه فولادی، استحکام مکانیکی بالایی ارائه می‌دهد.

✔ آب‌بندی مناسب

با لاینر مناسب، نشتی تقریباً صفر است.

✔ طول عمر بسیار بالا

ترکیب فولاد + 316 یکی از بادوام‌ترین ساختارها در شیرهای پروانه‌ای است.

✔ مناسب برای سیالات حساس و خورنده

بدون واکنش‌پذیری با سیال.

✔ قابلیت نصب آسان

در مدل‌های Wafer و Lug با استانداردهای مختلف فلنجی سازگار است.

✔ مناسب برای سیستم‌های اتوماتیک

قابل استفاده با اکچویتورهای برقی و پنوماتیکی.

کاربردهای شیر پروانه‌ای بدنه فولاد دیسک استیل 316

این شیر برای محیط‌هایی مناسب است که هم استحکام بالا و هم مقاومت خوردگی لازم دارند. مهم‌ترین کاربردها:

🔹 صنایع شیمیایی

مواد اسیدی، بخارات خورنده، محلول‌های صنعتی

🔹 صنایع غذایی و نوشیدنی

محیط‌های بهداشتی و مرطوب

🔹 صنایع دارویی

خطوط تولید حساس و استریل

🔹 تصفیه آب و فاضلاب

آب کلردار، پساب صنعتی، مواد شیمیایی تصفیه

🔹 صنایع نفت، گاز و پتروشیمی

سیالات خورنده، خطوط بخار، فرآیندهای پالایشگاهی

🔹 صنایع دریایی و آب‌شیرین‌کن‌ها

چون استیل 316 در محیط نمکی و کلریدی مقاوم است.

نکات مهم هنگام خرید شیر پروانه‌ای فولاد – دیسک 316

راهنمای خرید از سایت کیستون

برای انتخاب صحیح باید موارد زیر را در نظر بگیرید:

✔ نوع سیال (اسیدی، خنثی، با ذرات، چسبناک)

✔ دمای کاری سیال

✔ فشار کاری (PN6 / PN10 / PN16)

✔ سایز شیر (DN50 تا DN1000)

✔ نوع لاینر (EPDM، NBR، PTFE، Viton)

✔ نوع اتصال (Wafer یا Lug)

✔ انتخاب نوع عملگر (دستی، برقی، پنوماتیک)

در سایت کیستون محصولات با مشخصات فنی کامل، استانداردهای جهانی و مناسب‌ترین قیمت عرضه می‌شوند.

جمع‌بندی

شیر پروانه‌ای بدنه فولاد با دیسک استیل 316 یکی از بهترین انتخاب‌ها برای کاربردهایی است که نیاز به ترکیبی از قدرت مکانیکی بالا، مقاومت شیمیایی مناسب و عمر طولانی دارند. این شیر به‌دلیل بدنه فولادی محکم و دیسک از جنس استیل 316، در برابر خوردگی، فشار، دما و محیط‌های شیمیایی عملکردی پایدار ارائه می‌دهد.

در وب‌سایت کیستون می‌توانید این شیر را در انواع سایز، فشار، لاینر و مدل اتصال تهیه کنید و از مشاوره تخصصی برای انتخاب بهترین گزینه بهره‌مند شوید.
