⭐ شیر خودکار دبل پلیت چیست؟

شیر خودکار دبل پلیت (Double Plate Check Valve) نوعی شیر یک‌طرفه صنعتی است که برای جلوگیری از برگشت جریان سیال طراحی شده است.
در این شیر، دو صفحه یا دیسک استیل با طراحی دوتایی بر روی محور مرکزی قرار دارند و با عبور جریان سیال به‌صورت خودکار باز و هنگام برگشت جریان بسته می‌شوند.

شیر خودکار دبل پلیت با بدنه و دیسک استیل مقاومت بالایی در برابر فشار، خوردگی و سایش دارد و در خطوط صنعتی و تأسیساتی با سیالات آب، فاضلاب، نفت و گاز کاربرد وسیع دارد.

⭐ ویژگی شاخص شیر خودکار بدنه و دیسک استیل دبل پلیت

استفاده از بدنه و دیسک استیل با طراحی دبل پلیت مزایای زیر را به همراه دارد:

• عملکرد خودکار و بدون نیاز به اپراتور

• کاهش ضربه قوچ (Water Hammer) به دلیل باز و بسته شدن نرم دیسک‌ها

• افت فشار کم و جریان یکنواخت

• ساختار جمع‌وجور و نصب آسان در خطوط صنعتی

• مقاومت بالا در برابر خوردگی و سایش

این ویژگی‌ها شیر خودکار دبل پلیت را به گزینه‌ای ایده‌آل برای سیستم‌های پمپاژ و خطوط صنعتی با فشار متوسط تا بالا تبدیل می‌کند.

🟦 ساختار شیر خودکار دبل پلیت بدنه و دیسک استیل

شیر خودکار دبل پلیت از بخش‌های اصلی زیر تشکیل شده است:

1. بدنه استیل (Body)

• جنس: استیل ضدزنگ (SS304 یا SS316)

• مقاومت بالا در برابر فشار و ضربه

• مناسب برای خطوط افقی و عمودی

2. دیسک دوپلیت (Double Plate Disc)

• دو صفحه استیل متصل به محور مرکزی

• باز و بسته شدن سریع و نرم برای جلوگیری از برگشت جریان

• طراحی صیقلی برای کاهش افت فشار

3. فنر یا مکانیزم برگشت (Spring / Hinge Mechanism)

• بازگشت سریع دیسک‌ها به موقعیت بسته

• کاهش ضربه قوچ در خطوط با جریان متغیر

• بعضی مدل‌ها بدون فنر طراحی می‌شوند و صرفاً با جریان باز و بسته می‌شوند

4. شفت و محور (Stem / Hinge Pin)

• اتصال دیسک‌ها به بدنه

• حرکت روان و دقیق دیسک‌ها

• مقاومت بالا در برابر سایش

5. سیت و واشر آب‌بندی (Seat / Seal)

• جنس: فلز به فلز یا فلز با پوشش مقاوم

• جلوگیری از نشتی و افزایش عمر شیر

• نقش حیاتی در کاهش افت فشار و عملکرد پایدار

🟦 نحوه عملکرد شیر خودکار دبل پلیت

1. باز شدن شیر: جریان سیال دیسک‌ها را به سمت بالا فشار می‌دهد و جریان آزادانه عبور می‌کند.

2. کنترل برگشت جریان: هنگام کاهش فشار یا برگشت سیال، دیسک‌ها به سیت بازمی‌گردند و از برگشت جریان جلوگیری می‌کنند.

3. کاهش ضربه قوچ: طراحی دوپلیت باعث می‌شود دیسک‌ها به آرامی بسته شوند و شوک هیدرولیکی کاهش یابد.

4. عملکرد خودکار: نیازی به اپراتور ندارد و در هر شرایط جریان پاسخ سریع دارد.

🟩 مزایای شیر خودکار بدنه و دیسک استیل دبل پلیت

• عملکرد خودکار و بدون نیاز به اپراتور

• کاهش ضربه قوچ و آسیب به پمپ و خطوط

• افت فشار پایین و جریان یکنواخت

• ساختار جمع‌وجور و وزن کمتر نسبت به شیرهای گیت ولو و سوپاپی

• مقاومت بالا در برابر خوردگی، سایش و سیالات خورنده سبک

• طول عمر طولانی و نگهداری کم

🟥 محدودیت‌ها و نکات کاربردی

• برای سیالات بسیار خورنده یا ساینده شدید، توصیه می‌شود از مدل‌های خاص با پوشش مقاوم یا دیسک استیل تقویت شده استفاده شود.

• فشار کاری بسیار بالا نیازمند انتخاب جنس بدنه و دیسک مناسب است.

• نگهداری دوره‌ای برای بررسی واشرها و سیت‌ها به منظور تضمین عملکرد بهینه توصیه می‌شود.

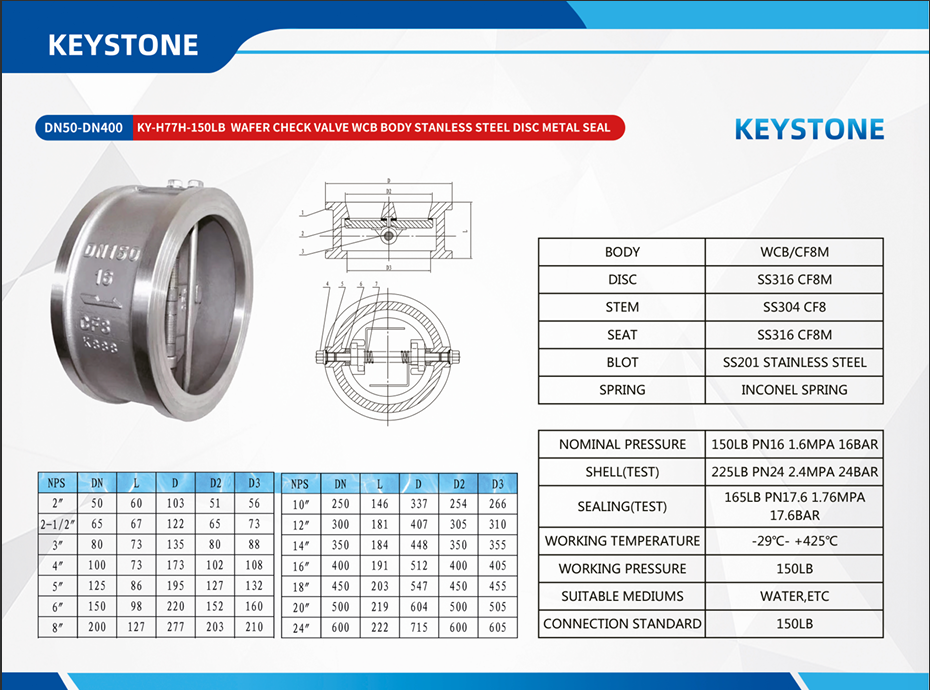

🟦 مشخصات فنی پیشنهادی برای سایت کیستون

🟦 کاربردهای شیر خودکار دبل پلیت

• خطوط پمپاژ آب و فاضلاب

• صنایع نفت، گاز و پتروشیمی

• سیستم‌های تهویه و HVAC

• خطوط انتقال سیالات صنعتی و خورنده سبک

• جلوگیری از برگشت جریان و حفاظت از پمپ‌ها و تجهیزات

🟩 جمع‌بندی

شیر خودکار بدنه و دیسک استیل دبل پلیت یکی از مقاوم‌ترین و پیشرفته‌ترین شیرهای صنعتی است که با بدنه استیل، دیسک دوپلیت و سیت دقیق عملکردی پایدار، طول عمر بالا و افت فشار کم ارائه می‌دهد.
این شیر با قابلیت نصب انواع خطوط فلنجدار و ویفری و پاسخ سریع به برگشت جریان، گزینه‌ای ایده‌آل برای سیستم‌های پمپاژ، خطوط آب و فاضلاب، نفت و گاز و صنایع شیمیایی محسوب می‌شود و در سایت کیستون با کیفیت استاندارد و تضمین اصالت عرضه می‌شود.
