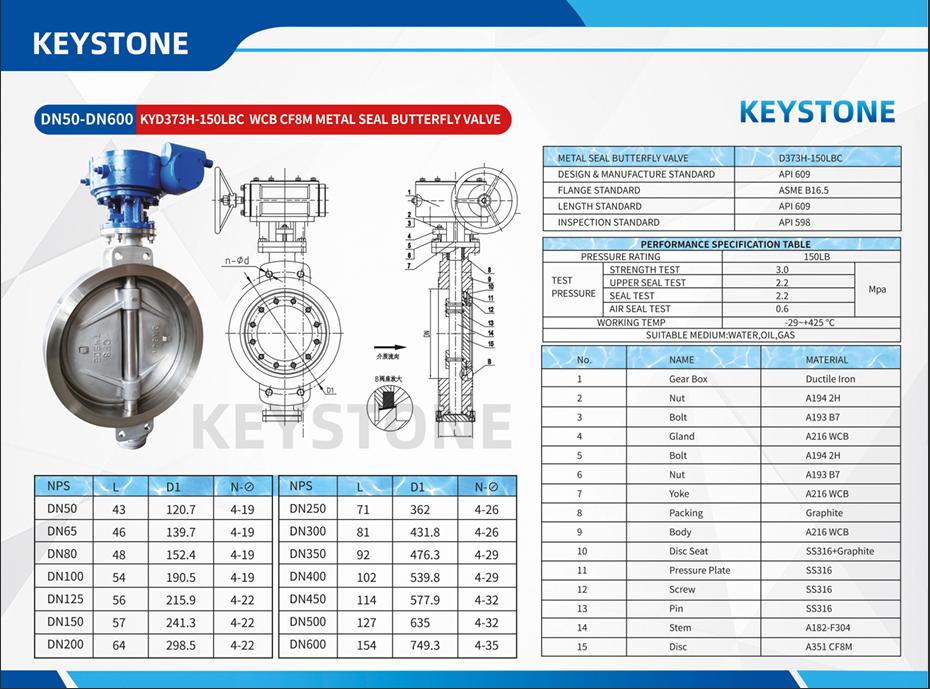

شیر پروانه فلز به فلز استیل چیست؟

شیر پروانه فلز به فلز بدنه و دیسک استیل (Metal-to-Metal Stainless Steel Butterfly Valve) نوعی ولو حرفه‌ای و کاملاً صنعتی است که برای کنترل جریان سیالات در فشار و دمای بسیار بالا استفاده می‌شود.
در این مدل، برخلاف شیرهای پروانه‌ای معمولی که لاینر لاستیکی دارند، تماس بین دیسک و نشیمنگاه کاملاً فلزی است.
این ویژگی باعث افزایش چشمگیر مقاومت، طول عمر و پایداری شیر در شرایط سنگین می‌شود.

در سایت کیستون این محصول معمولاً برای پروژه‌های حساس، خطوط بخار، سیستم‌های شیمیایی و تاسیسات سنگین پیشنهاد می‌شود.

ساختار و اجزای اصلی شیر پروانه بدنه و دیسک استیل فلز به فلز

1. بدنه استیل (Stainless Steel Body)

جنس بدنه معمولاً از استیل 304، 316 یا آلیاژهای مقاوم دما و خوردگی است.

مزایا:

• مقاومت بسیار بالا در برابر فشار

• تحمل شرایط شیمیایی خشن

• ماندگاری طولانی حتی در تماس مستقیم با سیالات خورنده

• مناسب برای دماهای بالا

بدنه استیل باعث می‌شود شیر برای محیط‌های صنعتی سنگین یک گزینه ایده‌آل باشد.

2. دیسک استیل (Stainless Steel Disc)

دیسک از جنس استیل سخت‌کاری‌شده یا آلیاژ مقاوم ساخته می‌شود تا تحمل تماس مستقیم با نشیمنگاه فلزی را داشته باشد.

ویژگی‌ها:

• مقاومت در برابر سایش

• عدم زنگ‌زدگی

• کارکرد روان حتی در شرایط سخت

• مناسب برای سیالات خورنده، مواد شیمیایی، بخار و حرارت بالا

3. آب‌بندی فلز به فلز (Metal Seated)

اصلی‌ترین ویژگی این شیر عدم وجود لاینر لاستیکی است.

مزایای Metal-to-Metal:

• مناسب دمای بسیار بالا (تا 500°C و بیشتر)

• عملکرد پایدار در فشارهای بالا (PN25 / PN40 / کلاس‌های 150–300)

• عدم آسیب‌پذیری در برابر مواد شیمیایی خورنده

• مناسب شرایط Abrasive یا حاوی ذرات جامد

• طول عمر بسیار زیاد

این نوع آب‌بندی برای کاربردهای Heavy-Duty طراحی شده است.

4. طراحی صنعتی (High Performance Design)

این مدل معمولاً به صورت:

• Double Offset

• Triple Offset

طراحی می‌شود.

مزایای طراحی آفست:

• کاهش سایش

• عملکرد دقیق و بدون نشتی

• بسته‌شدن کامل و نرم

• مناسب فشار و دمای بالا

در سایت کیستون معمولاً مدل Triple Offset برای پروژه‌های حساس پیشنهاد می‌شود.

5. نوع اتصال

این شیر بسته به نیاز پروژه در مدل‌های زیر عرضه می‌شود:

• ویفری (Wafer)

• لاگ (Lug Type)

• فلنج‌دار (Flanged)

برای فشارهای بالا معمولاً فلنج‌دار یا لاگ استفاده می‌شود.

6. عملگر (Actuator)

به دلیل وزن و گشتاور بالای این مدل، معمولاً با عملگرهای زیر عرضه می‌شود:

• گیربکسی

• اکچویتور پنوماتیک

• اکچویتور برقی

برای پروژه‌های خودکارسازی (Automation) اغلب اکچویتور پیشنهاد می‌شود.

کاربردهای شیر پروانه بدنه و دیسک استیل (فلز به فلز)

این شیر برای شرایط بسیار سخت طراحی شده و در صنایع زیر کاربرد دارد:

✔ صنایع نفت و گاز

✔ خطوط بخار فشار بالا

✔ پالایشگاه‌ها و پتروشیمی

✔ صنایع شیمیایی سنگین

✔ نیروگاه‌ها

✔ دیگ‌های بخار و مبدل‌های حرارتی

✔ انتقال سیالات بسیار گرم

✔ محیط‌های Abrasive با ذرات جامد

✔ خطوط فشار بالا در تاسیسات صنعتی

هیچ‌کدام از شیرهای پروانه معمولی (EPDM / NBR / PTFE) نمی‌توانند جایگزین این مدل در چنین شرایطی شوند.

مزایای شیر پروانه تمام استیل فلز به فلز – مناسب معرفی در سایت کیستون

• تحمل فشار و دمای بسیار بالا

• مقاومت عالی در برابر خوردگی

• مناسب سیالات خورنده، داغ و سنگین

• طول عمر بسیار بالا

• بدون لاینر و بدون نیاز به تعویض دوره‌ای

• آب‌بندی دقیق به‌لطف طراحی آفست

• مناسب پروژه‌های صنعتی سنگین

چرا خرید شیر پروانه فلزی تمام استیل از کیستون؟

در فروشگاه کیستون این محصول با ویژگی‌های زیر ارائه می‌شود:

• بدنه و دیسک استیل اصل

• کلاس کاری با فشار بالا

• ارائه در سایزهای مختلف

• استاندارد و تست‌شده

• قیمت مناسب نسبت به کیفیت

• امکان انتخاب طراحی Double Offset یا Triple Offset

• مشاوره تخصصی برای انتخاب شیر مناسب پروژه
